20 inch KATLANABİLEN ELEKTRİKLİ BİSİKLET KULLANIM KILAVUZU

DİKKAT EDİLMESİ HUSUSLAR

• –  Trafik kurallarına göre dikkatli bir şekilde size ayrılmış yollarda kullanınız.
• –  Kesinlikle motorlu araç trafiğinde kullanmayınız.
• –  Elektrikli bisikleti kullanırken yerel yönetmelikleri ve kanunları ihlal etmediğinizden emin olunuz.
• –  15 yaşından büyük kişilerin kullanımına uygundur. Küçük kişiler için yasaktır.
• –  Kullanıma başlamadan önce koruyucu ekipman kullanmanız tavsiye edilir.
• –  Sürüşten önce frenlerini, pil bataryasını, lastik hava basınçlarını, vidaların gevşemediğini kontrol ediniz.
• –  Kaygan yol koşullarında, özellikle karlı ve sulu yollarda kullanmayınız.
• –  Yağmur veya kar yağarken sürmeniz gerekiyorsa, düşük hızda mesafeli bir şekilde sürünüz.
• –  Ani hızlanma veya yavaşlamalardan kaçının.
• –  Sürüş sırasında başkalarıyla aranızda güvenli bir mesafe bırakın.
• –  Düşme kaçınılmazsa, güvenliğinizi daima bisikletten önce tutun.
• –  Motor destekli kullanımlarda 15-20 dereceden fazla rampalarda sürmeyiniz.
• –  Kullanıcı hatalarına karşı garanti kapsam dışıdır.
• –  Pil bataryasını düzenli tam şarj ediniz, bitmeye yakın tekrar şarj ediniz.
• –  Düzenli şarj edilmeyen pillerde performans düşüklüğü olur ve garanti kapsamına girmez.
• –  1,5 aydan fazla kullanım yapmayacaksanız pil bataryasını %60 oranında şarj ederek saklayınız.
• –  Orjinal adaptörü ile şarj ediniz.NOT: Kullanım kılavuzunda yazan talimatlara kesin uyulmalıdır.
  Üretici ve ithalatçı firma, elektrikli bisikletin sürücü tarafından bilinçsiz, kusurlu ve hatalı kullanımından doğrudan veya dolaylı olarak oluşabilecek hasarlardan, yaralanmalardan, üzücü durumlardan ve diğer kişilere verdiği zararlardan kesinlikle sorumlu değildir.

PAKET İÇİNDEKİLER

Elektrikli Bisiklet

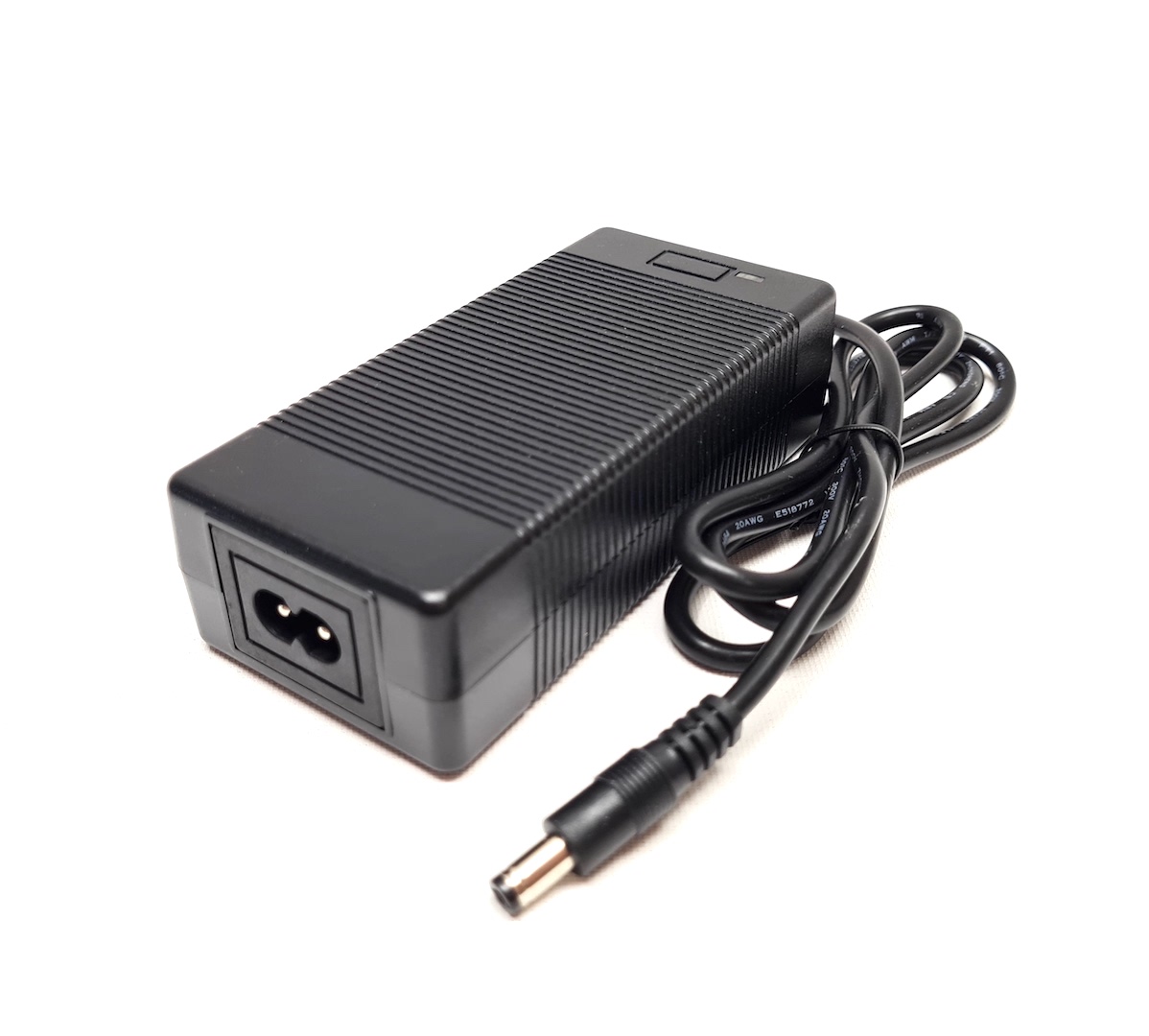

Sele Şarj Adaptörü

Kullanım Kılavuzu

Kullanım Öncesi

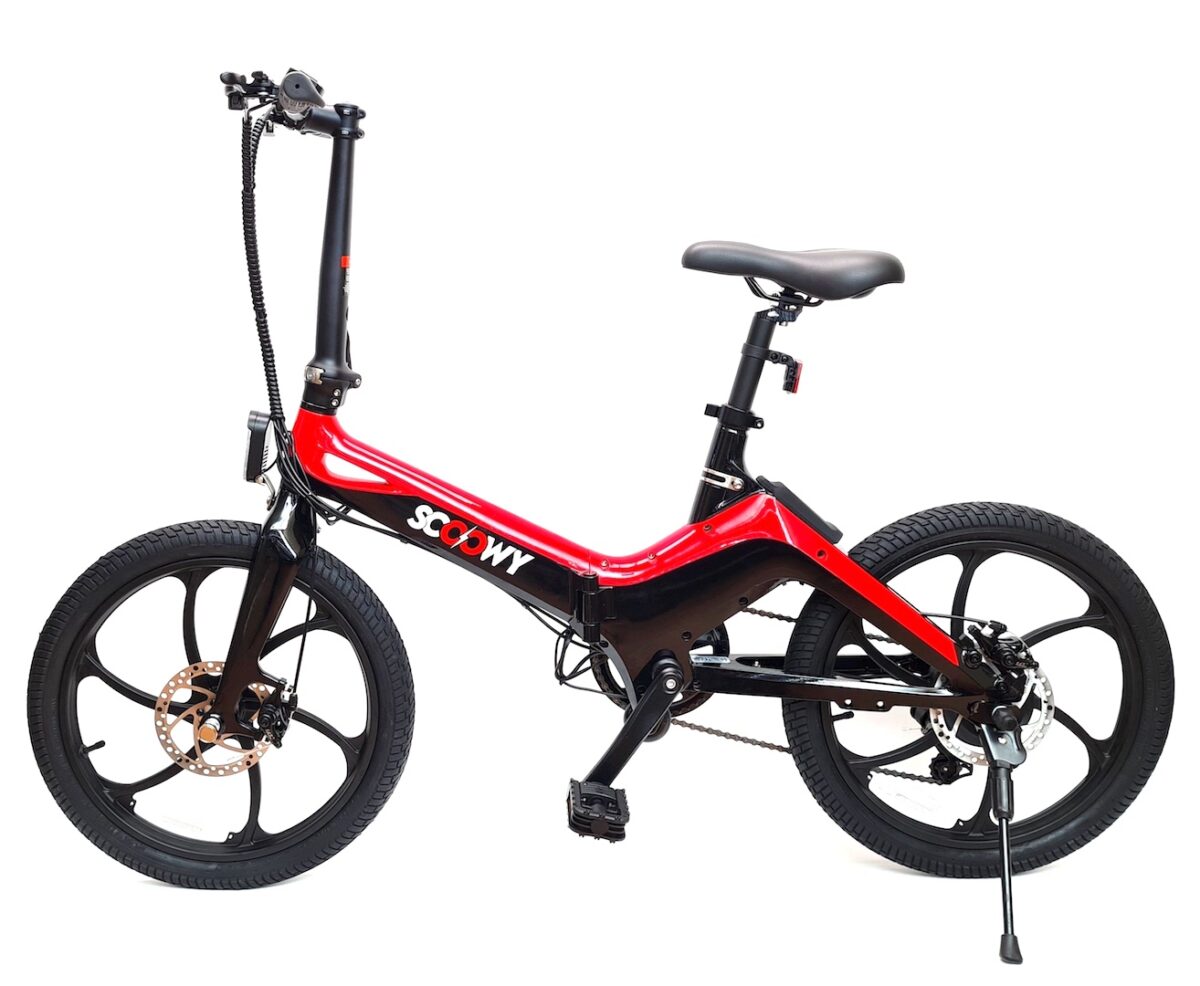

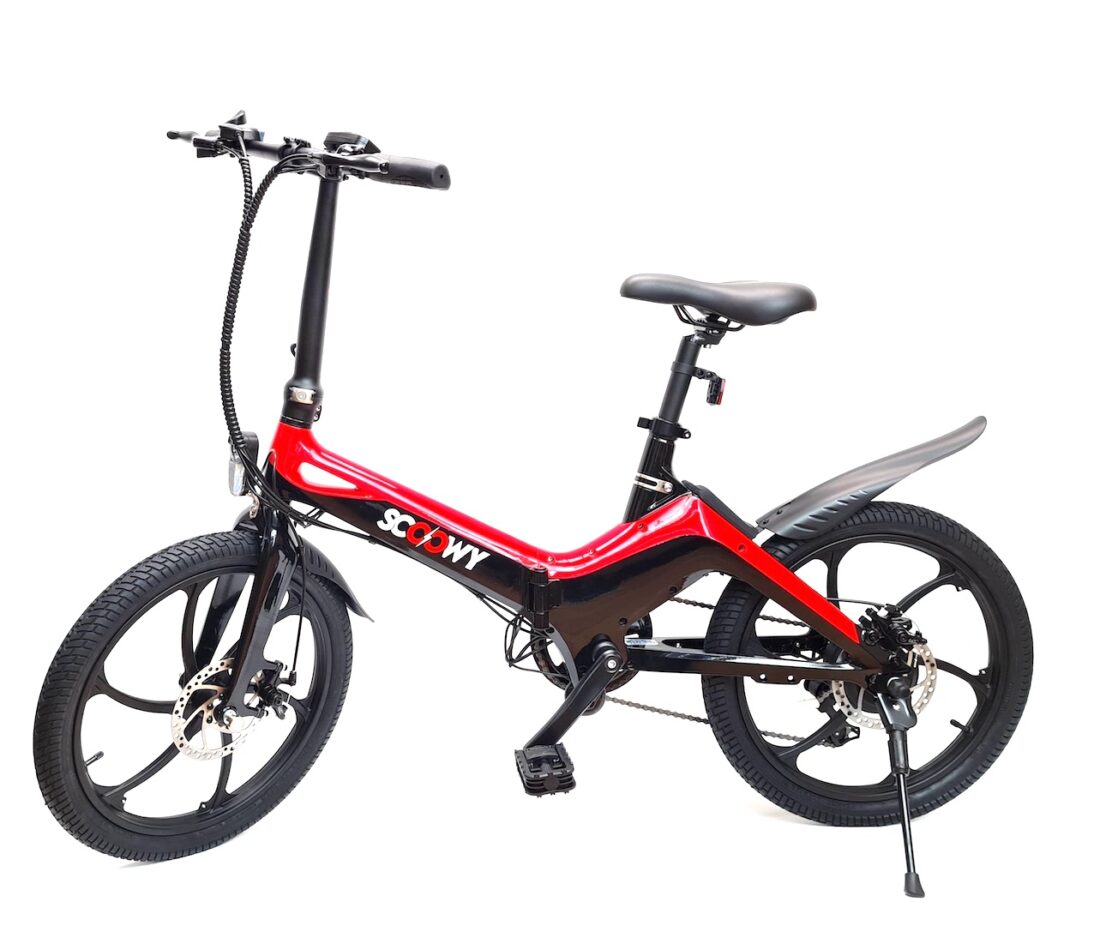

İlk kullanıma başlamadan önce kask ve diğer güvenlik Önlemlerinizi alınız. Araç trafiğine kapalı alanlarda sürüş yapınız. Scoowy VT-250 modeli şehir içi yollara göre tasarlanmıştır. Uygunsuz yollarda kullanmayınız.

HIZLI KURULUM ŞEMASI

Bisikleti düz bir zemine koyarak ön ve arka kısımdan tutarak açanız

Tam olarak açın ve katlama mekanizması kilitleyin

Bağlantı parçası resimdeki gibiyse,
Aşağı doğru basarak, parçayı serbest bırakınız.

Bağlantı parçası resimdeki gibiyse,
Üstteki resimdeki gibi mekanizmayı kilitleye bilirsiniz

KURULUM

Bisiklet gövdesini tutun ve açın, gövdenin sorunsuz bir şekilde birleşme kilit mekanizmasın oturtun

Gidonu yukarıya doğru kaldırın

Gidonu kilitleme yuvasına iyice oturtun

Kilit mekanizmasını sıkıca kilitleyin

Kilit

SELE MONTAJI

SELE YÜKSEKLİK AYARI

1.Sele kitleme mekanizmasını gevşetin, bisikleti sabit tutarak sele borusunu yuvaya yerleştirin.

2.Selenin boyunu kendinize göre ayarladıktan sonra kilitleme mekanizmasını sıkıştırın.

Yükseklik sınırı

Yükseklik Limiti

2. Sele Yüksekliği sınırı aşmamalıdır.

1. Sele yüksekliğini ayarladıktan sonra, Lütfen sürüşten önce aşağı ve yana oynamadığını kontrol ediniz

SELE MONTAJI

PİL VE GÖSTERGE AÇILIŞI

Gövdeyi tutarak pedalları açın Pedalları katlamak için kranka doğru bastırınrın

Şarj işlemi bitince şarj girişini su almasını Açılış için M düğmesine 3 saniye basınız. önlemek için kapalı tutunuz.

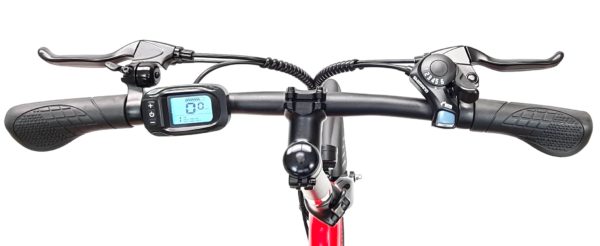

GÖSTERGE PANELİ

Pil Batarya Yüzdesi

Pil Batarya Seviyesi

TUŞ FONKSİYONLARI:

Hız Modu

HIZ MODLARI:

Hız Modu 0 : Sadece pedalla sürüş Hız Modu 1 : Düşük hız, max 12km/h Hız Modu 2 : Orta hız, max 18km/h Hız Modu 3 : Yüksek hız, max 25km/h

GÖSTERGE İŞARETLERİ: Ön led far aktif

Frenler aktif
Pedal veya gaz kolu çalışmıyor Motor arızası
Kontroller arızası

Günlük yapılan sürüş km, Toplam sürüş km, Sürüş başlangıç süresi

M :Elektrikli bisikleti Açmak ve Kapatmak için 3 saniye basılı tutun. Kısa basarak günlük km, toplam km ve süre bilgileri görülür.
+ : 3 saniye basılı tutarak ön led far aç ve kapama yapılır.
– : kısa basarak hız modu seçilir.

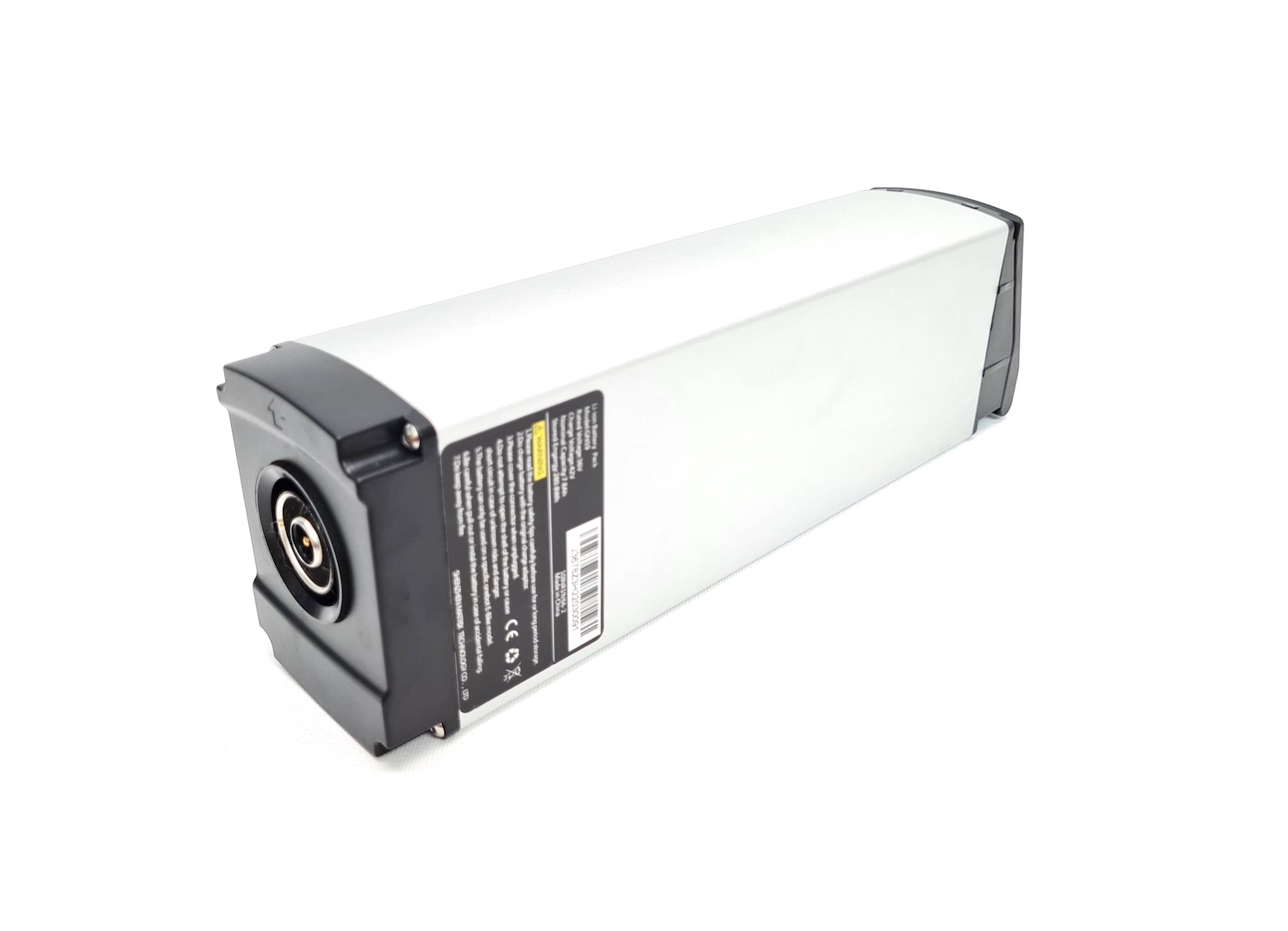

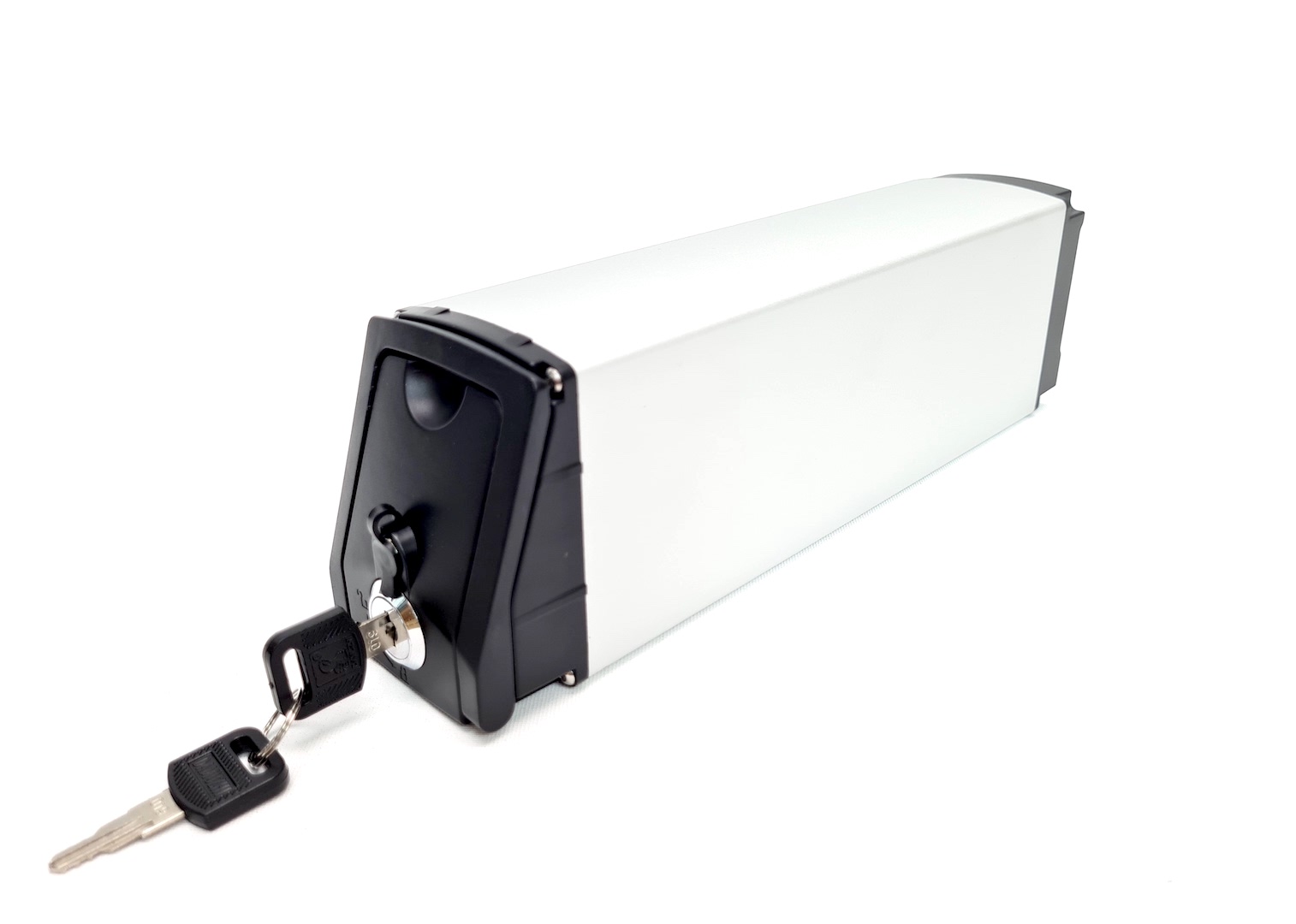

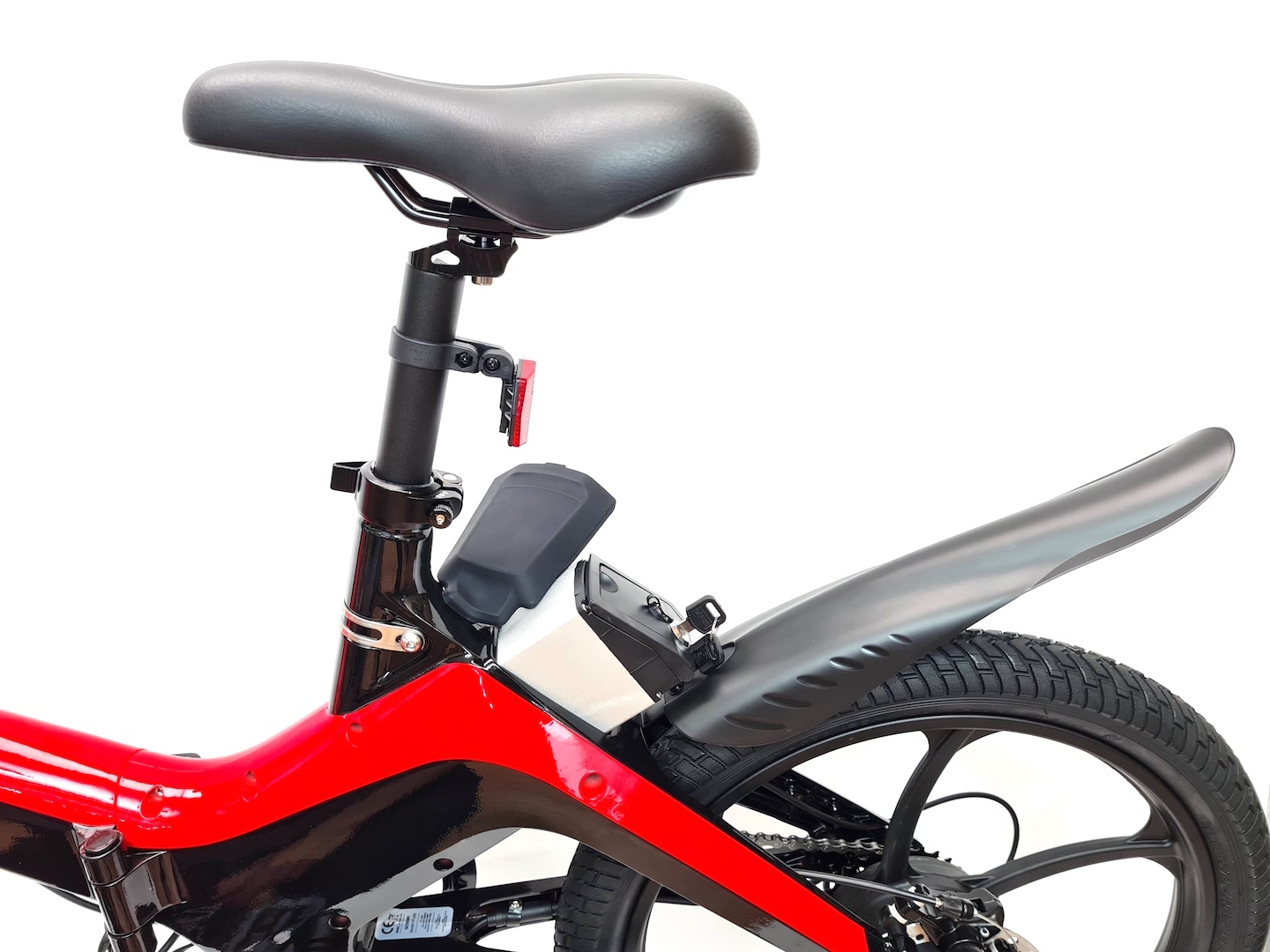

PİL BATARYA ÇIKARMA VE TAKMA

Enerjiyi kapatın, pil bataryasının kilidini açın. Resimde gösterilen pil kutusunun sapını açarak tutarak düz bir şekilde yukarıya doğru çekiniz.

PİL BATARYA ŞARJI

Pil bataryasını yerine yerleştirdikten sonra anahtar ile kilitleyiniz ve anahtarı alınız.

Birinci şarj seçeneği: şarj portundaki plastik kapağı açın ve şarj edin.

İkinci şarj seçeneği: Pil bataryasını yuvadan çıkarar, istediğiniz yerde şarj edebilirsiniz.

GÜVENLİ SÜRÜŞ

Taşıt yolunda kullanmak yasaktır Seleyi boyunuza göre ayarlayınız

Sürüş sırasında gidonu her iki eliniz ile tutunuz Merdiven veya yüksek yerlerden inmeyiniz

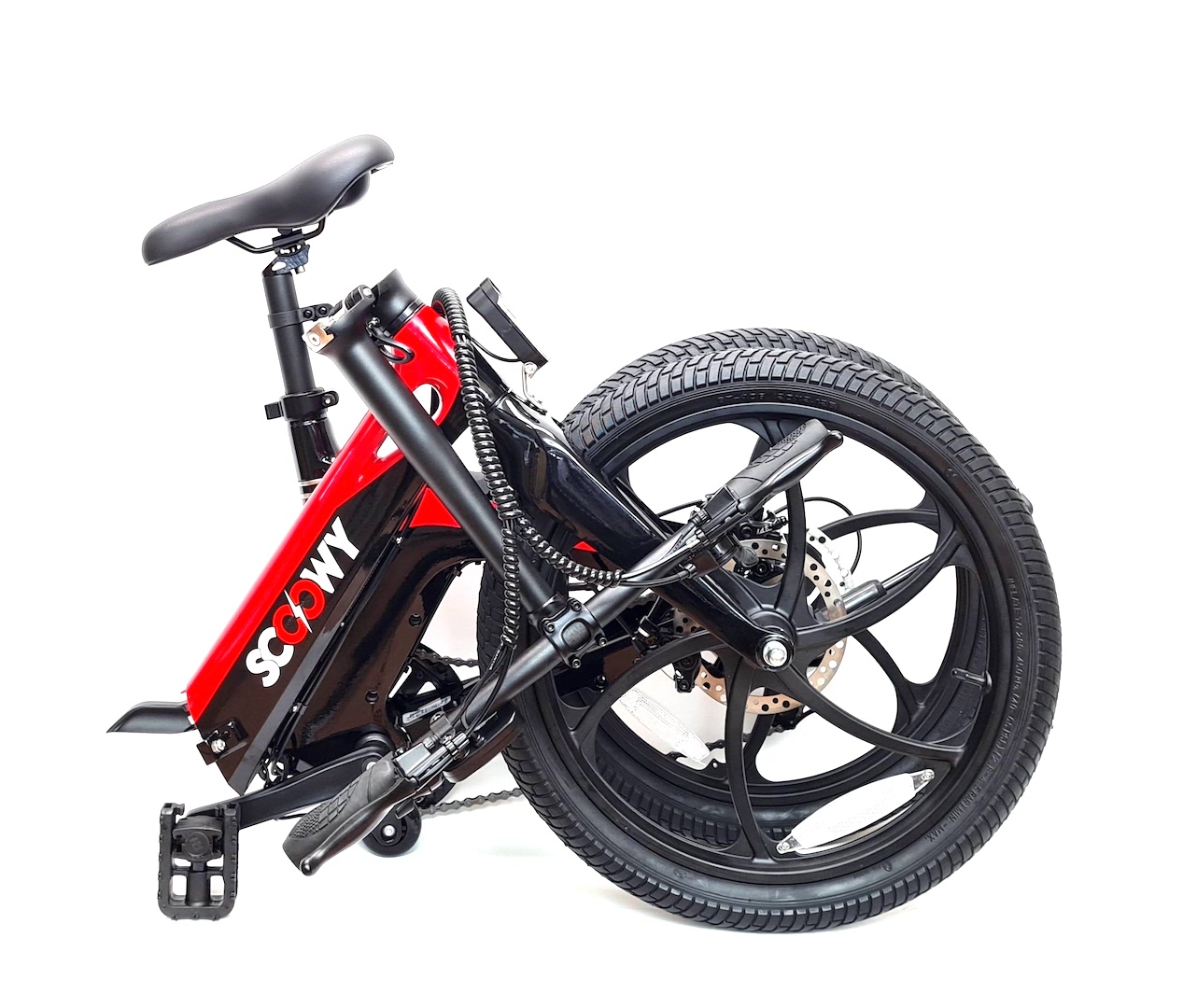

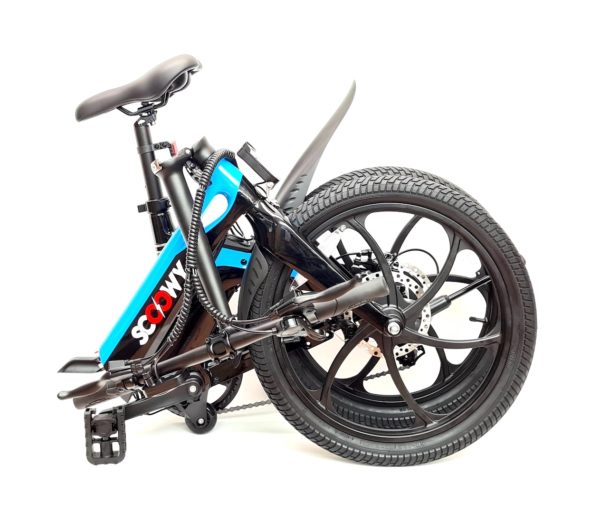

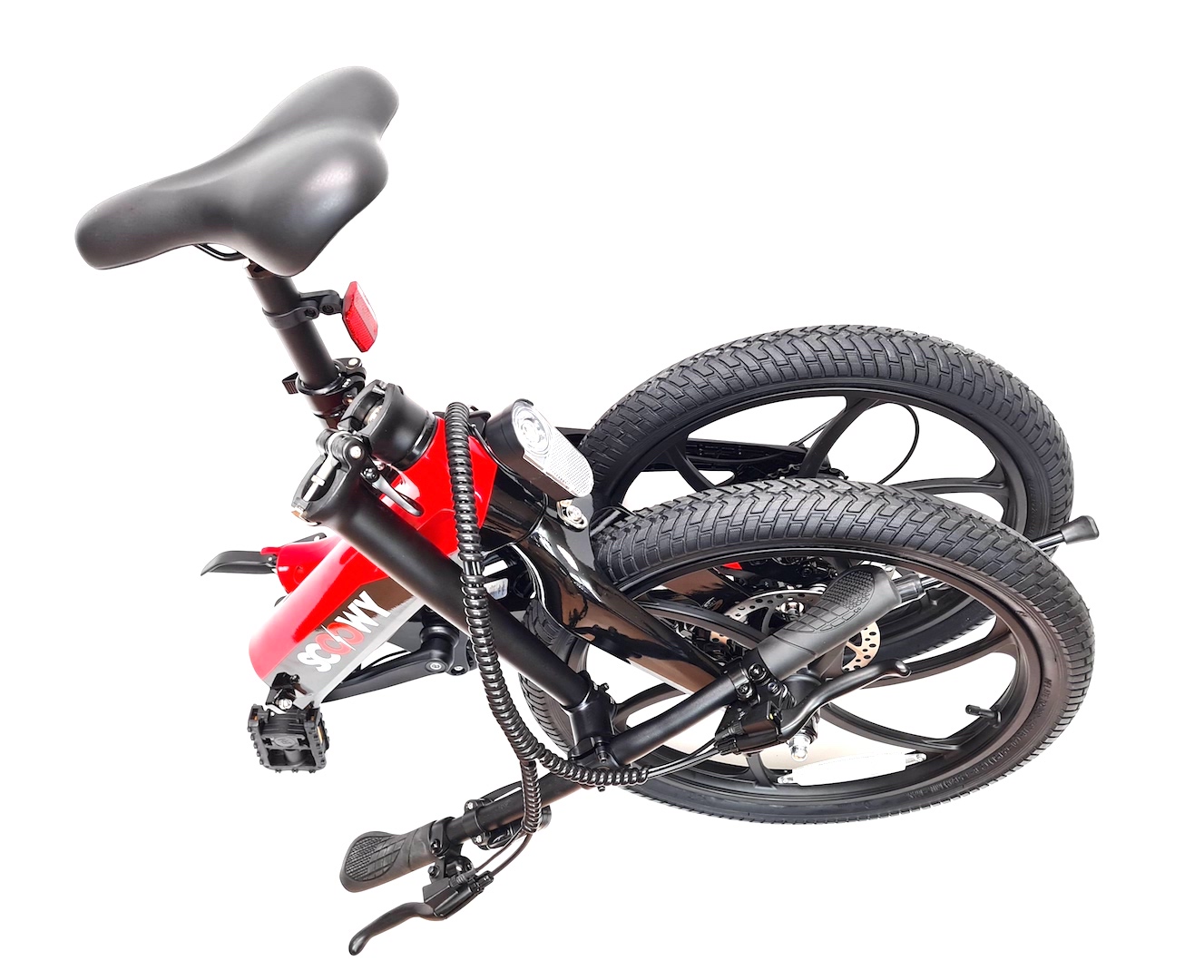

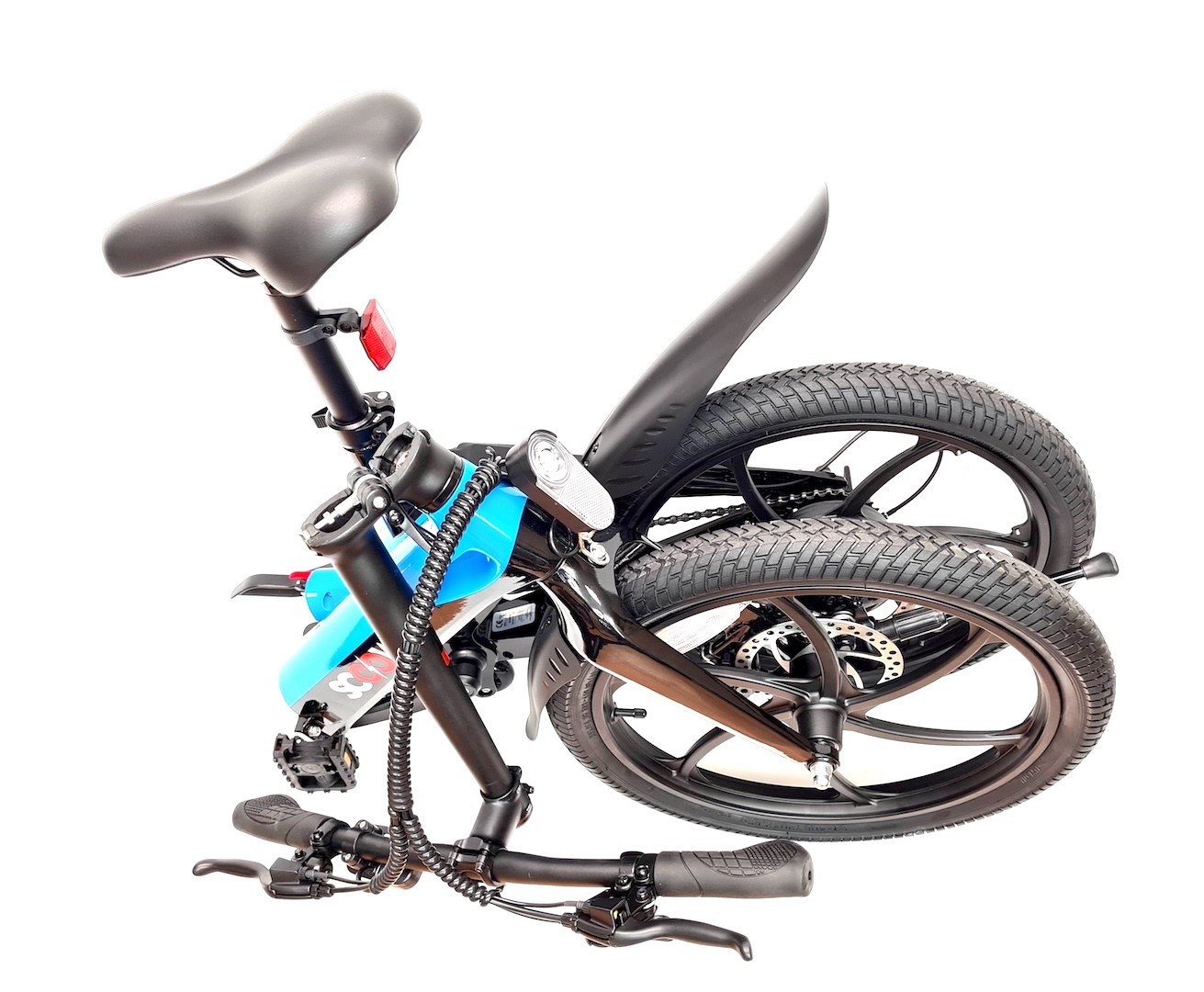

KATLAMA ŞEKLİ

TAŞIMA ŞEKLİ

PİL BATARYA VE ŞARJ ETME

1. Pili asidik veya alkali sıvıya koymayın, yağmurdan, ateşten, ısıdan uzak tutun ve kuru yerde muhafaza ediniz. 2. Pil bataryanın içinin açılması ve tamir edilmesi ve kısa devre yapılması ciddi sorunlara doğrabilir.
3. Pil bataryası sadece bisikletin orijinal şarj cihazı ile şarj edin, diğer şarj cihazı bataryanın akmasına, ısınmasına ve ciddi durumlarda yangın ve patlamaya neden olabilir.

4. Pil uzun süre kullanılmayacaksa, pili kuru ve serin bir ortamda saklayın ve 1,5 ay dan fazla kullanılmayacaksa %60 oranında şarj edilerek saklanması gerekir. Aksi takdirde pil hücrelerinde performans düşüklüğü olur.
Bu durum garanti kapsamına girmez.
5. Pil bataryasını kuru ve serin bir ortamda şarj edin, kapalı veya yüksek sıcaklıklı ortamlarda şarj etmeyin.

6. Şarj bittiğinde şarj cihazını zamanında prizden çekin, şarj olmuyorken şarj cihazını güç kaynağına takmayın.
7. Şarj ederken, önce pili takın, ardından güç kaynağını bağlayın; Şarj bittiğinde, önce güç kaynağının bağlantısını kesin, ardından şarj cihazını fişten çekin.
8. Şarj cihazını bisikletinizle birlikte taşımamaya çalışın.
9. Kullanırken pilin tamamen boşalmasını önlemeye çalışın,pili iyi durumda tutmak ve daha uzun bir kullanım ömrü için,bisikleti yalnızca %20 ila %100 pil seviyesi arasında kullanmaya çalışın.

TEKNİK HUSUSLAR

– Elektrikli bisikleti sürdükten sonra doğrudan güneş ışığı veya yağmur almayan, nemli olmayan kuru bir yerde saklayınız.
– Elektrikli bisiklette bulunan her vidayı kontrol ederek düzenli olarak sıkınız.
– Elektrikli bisiklet gövdesinin yüzeyinde leke varsa, az miktarda suyla silmek için yumuşak bir bez kullanın, alkol kullanmayın,aşındırıcı ve diğer kimyasal çözücüler kullanımında, dış görünüşe zarar verir.

– Disk frenler ve disk plakasında sürtünme sesi varsa, uygun şekilde ince ayar yapınız.
– Disk plakası ağır şekilde eğilirse veya disk fren artık tutmuyorsa, disk veya disk freninin değiştirilmesi gerekir. – Her 3 ayda bir, katlama vidasına, pil batarya anahtar yuvasına ve diğer vidalarına gres yağı sürün ve pedal zincirine pas önleyici kullanın.
– Elektrikli bisiklette bulunan tüm elektronik parçalarının hasar görmemesi ve oluşabilecek kazaları önlemek için basınçlı su veya hortumla yıkamayınız.

TEKNİK ÖZELLİKLER

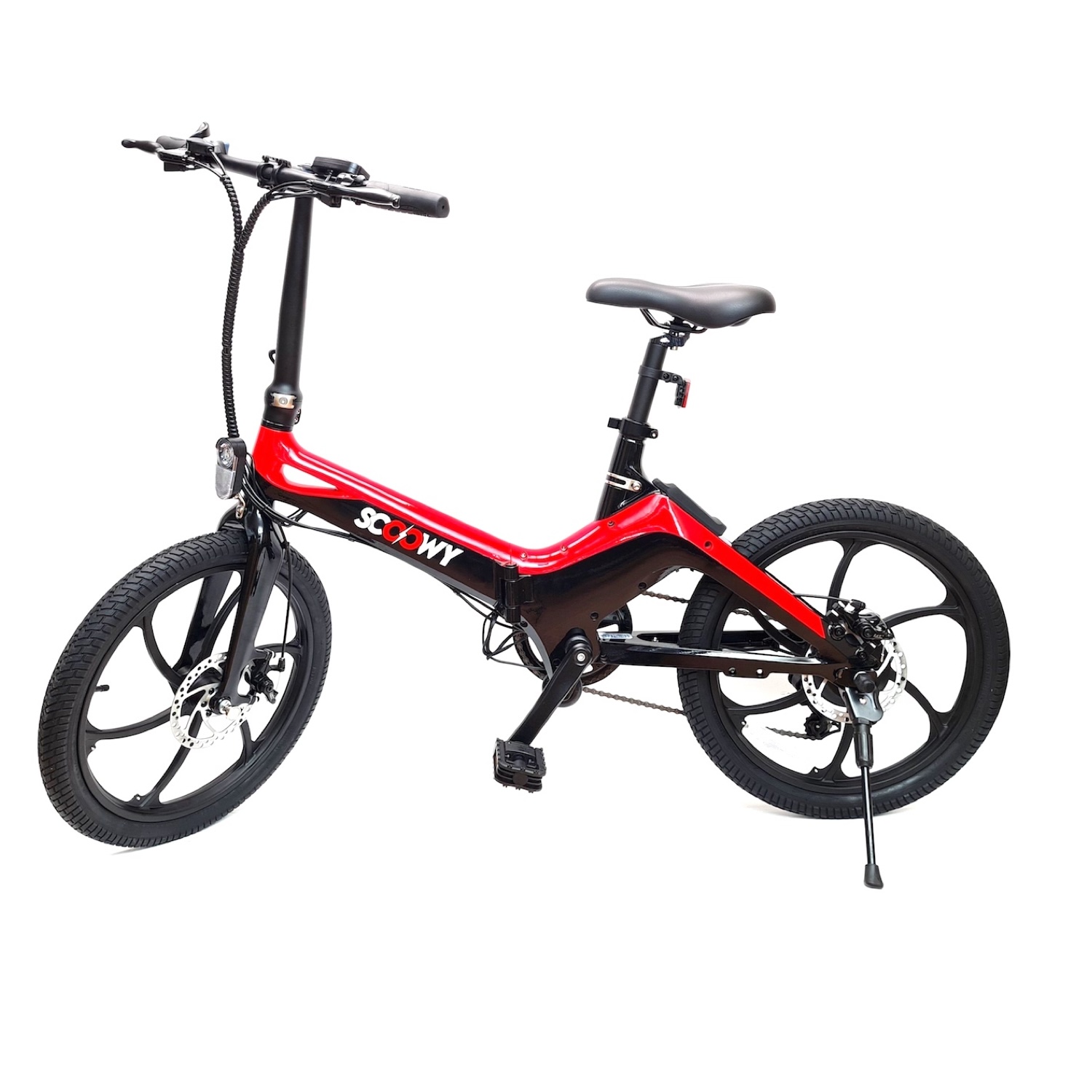

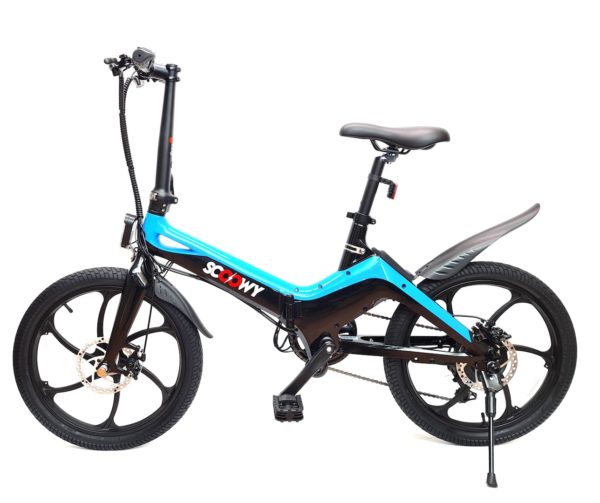

Model: VT-250

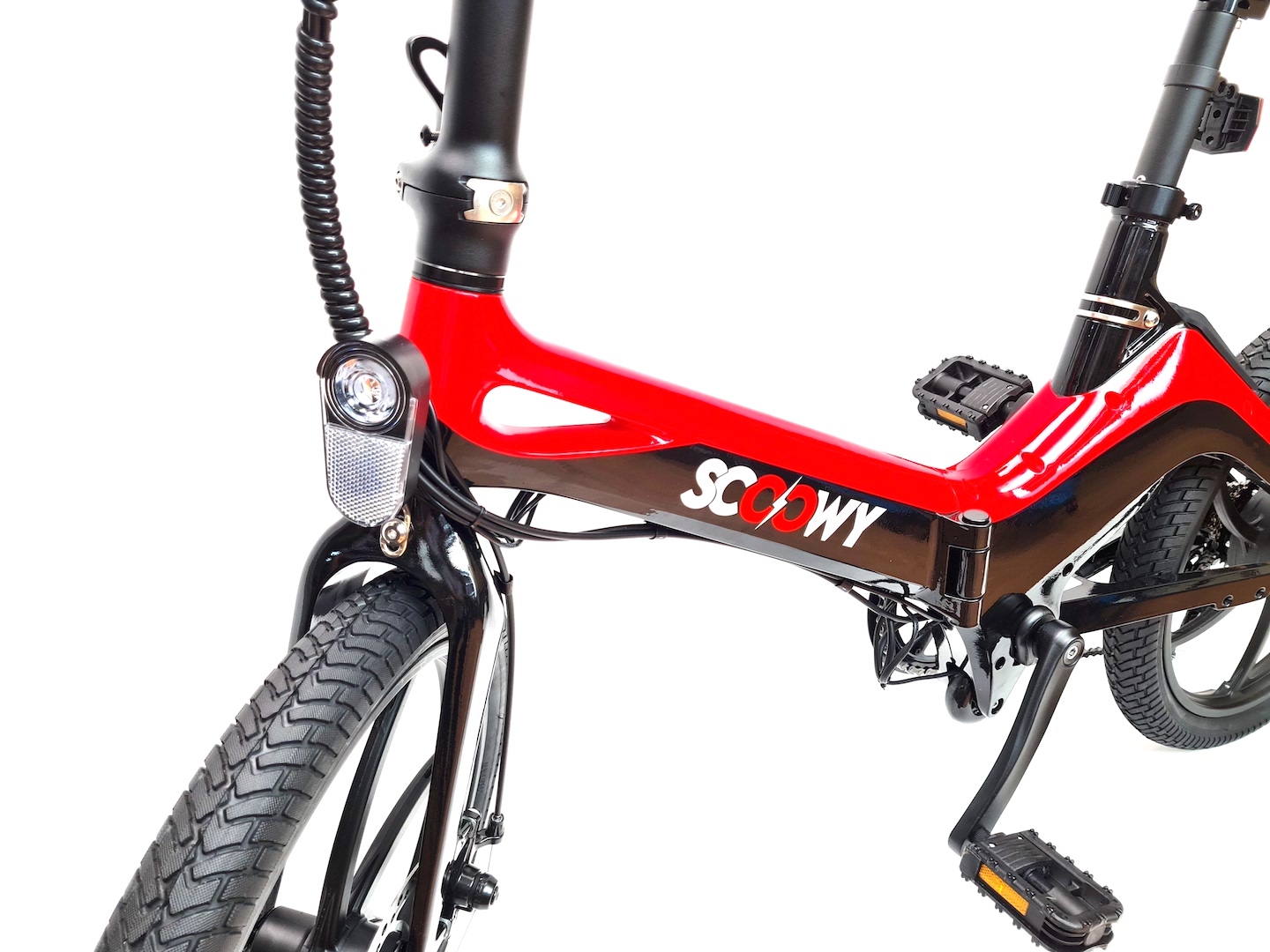

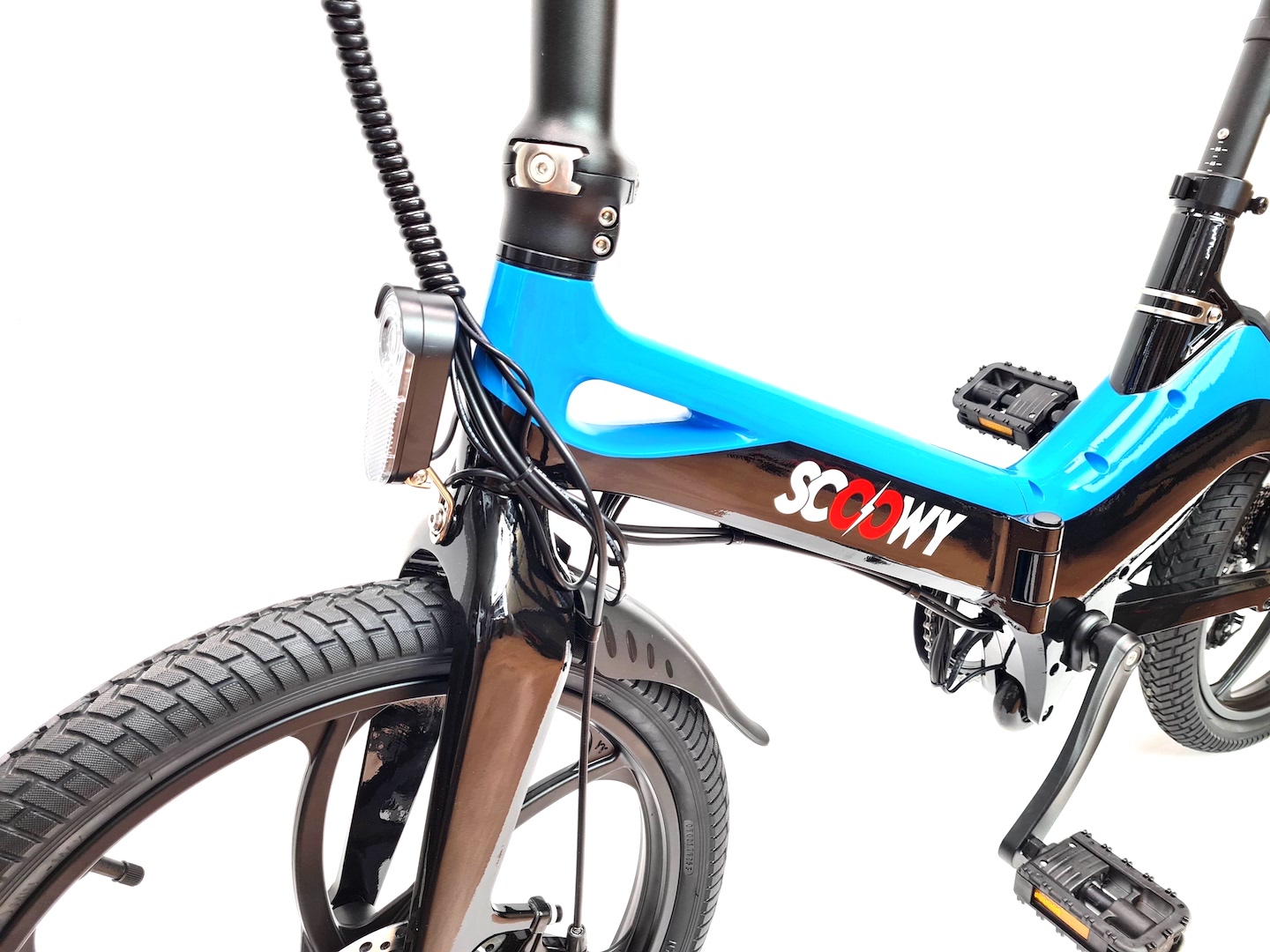

Motor Gücü: 36V 250W (Yüksek Tork Yokuş Performansı İçin) Gövde Yapısı: Magnezyum Alışımı
Lityum Batarya: 36V 7,8Ah Çıkarılabilen Batarya
Jant: 20 inch
Frenler: Ön ve Arka Disk

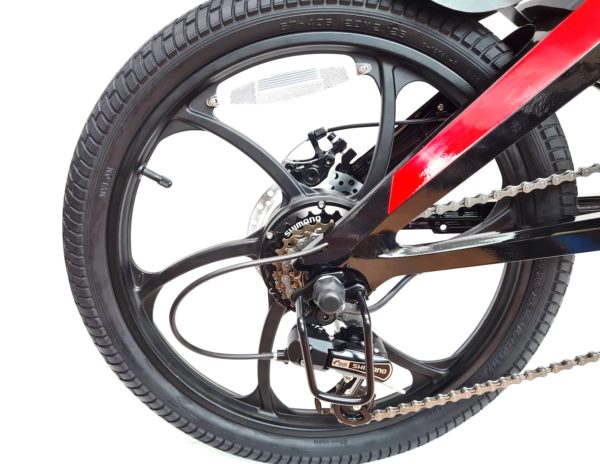

Vites: Shimano 6 Vites
Hız Modu: 1. Mod 12Km/h 2. Mod 18Km/h 3. Mod max 25Km/h Menzil: Pedal destekle 35-45Km (yol,hız, kiloya bağlı değişebilir) Rampa Eğimi: 15-20 derece (kiloya bağlı değişebilir)
Şarj Süresi: 4-5 saat
Lastik: 20*2.125 inch şişme lastik (3 bar / 45 psi)
Giriş: 100-240VAC 50/60Hz
Çıkış: 42VDC 1,5A
Taşıma: 120 Kg
Ürün Ağırlığı: 19,8 Kg
Ölçü: 152x89x65 cm
Katlanma Ölçüsü: 80x43x67 cm
Paket Ölçüsü: 83x42x62 cm

GARANTİ ŞARTLARI

1) Garanti süresi, malın teslim tarihinden itibaren başlar ve tüketiciler için 2 yıldır.
2) Malın bütün parçaları dahil olmak üzere tamamı garanti kapsamındadır.
3) Malın ayıplı olduğunun anlaşılması durumunda tüketici, 6502 sayılı Tüketicinin Korunması Hakkında Kanunun 11 inci maddesinde yer alan;
a- Sözleşmeden dönme,
b- Satış bedelinden indirim isteme,
c- Ücretsiz onarılmasını isteme,
ç- Satılanın ayıpsız bir misli ile değiştirilmesini isteme, haklarından birini kullanabilir.
4) Tüketicinin bu haklardan ücretsiz onarım hakkını seçmesi durumunda satıcı; işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımını yapmak veya yaptırmakla yükümlüdür. Tüketici ücretsiz onarım hakkını üretici veya ithalatçıya karşı da kullanabilir. Satıcı, üretici ve ithalatçı tüketicinin bu hakkını kullanmasından müteselsilen sorumludur.
5)Tüketicinin, ücretsiz onarım hakkını kullanması halinde malın;
– Garanti süresi içinde tekrar arızalanması,
– Tamiri için gereken azami sürenin aşılması,
– Tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında;tüketici malın bedel iadesini, ayıp oranında bedel indirimini veya imkân varsa malın ayıpsız misli ile değiştirilmesini satıcıdan talep edebilir. Satıcı, tüketicinin talebini reddedemez. Bu talebin yerine getirilmemesi durumunda satıcı, üretici ve ithalatçı müteselsilen sorumludur.
6) Malın tamir süresi 20 iş gününü geçemez. Bu süre, garanti süresi içerisinde mala ilişkin arızanın yetkili servis istasyonuna veya satıcıya bildirimi tarihinde, garanti süresi dışında ise malın yetkili servis istasyonuna teslim tarihinden itibaren başlar. Malın arızasının 10 iş günü içerisinde giderilememesi halinde, üretici veya ithalatçı; malın tamiri tamamlanıncaya kadar, benzer özelliklere sahip başka bir malı tüketicinin kullanımına tahsis etmek zorundadır. Malın garanti süresi içerisinde arızalanması durumunda, tamirde geçen süre garanti süresine eklenir.
7) Periyodik bakım gerektirmemektedir.
8) Kullanım Ömrü: 10 yıldır
9) Malın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.
10) Tüketici, garantiden doğan haklarının kullanılması ile ilgili olarak çıkabilecek uyuşmazlıklarda yerleşim yerinin bulunduğu veya tüketici işleminin yapıldığı yerdeki Tüketici Hakem Heyetine veya Tüketici Mahkemesine başvurabilir. 11) Satıcı tarafından bu Garanti Belgesinin verilmemesi durumunda, tüketici Ticaret Bakanlığı Tüketicinin Korunması ve Piyasa Gözetimi Genel Müdürlüğüne başvurabilir.
12) Yetkili merkez servis numaramız 0212 222 55 88 / 0543 245 60 00 veya www.servis.gov.tr adresinden öğrenebilirsiniz.
